MFA-110 Messsystem für Magnetfelder

Das MFA-110 misst Magnetfelder in einem breiten Frequenz- und Intensitätsbereich. Es arbeitet vektoriell durch lückenlose Erfassung der feldinduzierten elektrischen Signale in einer isotropen 100 cm² - Sonde (oder in einer Spezialsonde) in allen drei orthogonalen Richtungen. Die Signale werden gefiltert, verstärkt, digitalisiert und als Rohdaten auf der PC-Festplatte gespeichert.

Kontakt

Haben Sie Fragen? Rufen Sie uns an oder schreiben uns. Wir beraten Sie gerne.

Mess- und Softwarekonzept

Die implementierte M-Stream-Software verarbeitet die Rohdaten einschließlich frequenzabhängiger Amplitudenanalyse über diskrete Fourier Transformation. Vergleiche mit verschiedenen nationalen und internationale Standards oder Richtlinien erfolgen z. B. mit der Weighted-Peak-Methode. Kundenspezifische Standardgrenzwerte können mit dem eingebauten Editor erstellt werden. Verschiedene Benutzereinstellungen zur Messung und Datenverarbeitung ermöglichen die Erfüllung spezifischer Messaufgaben.

Standard Editor User Interface

Das System im Überblick

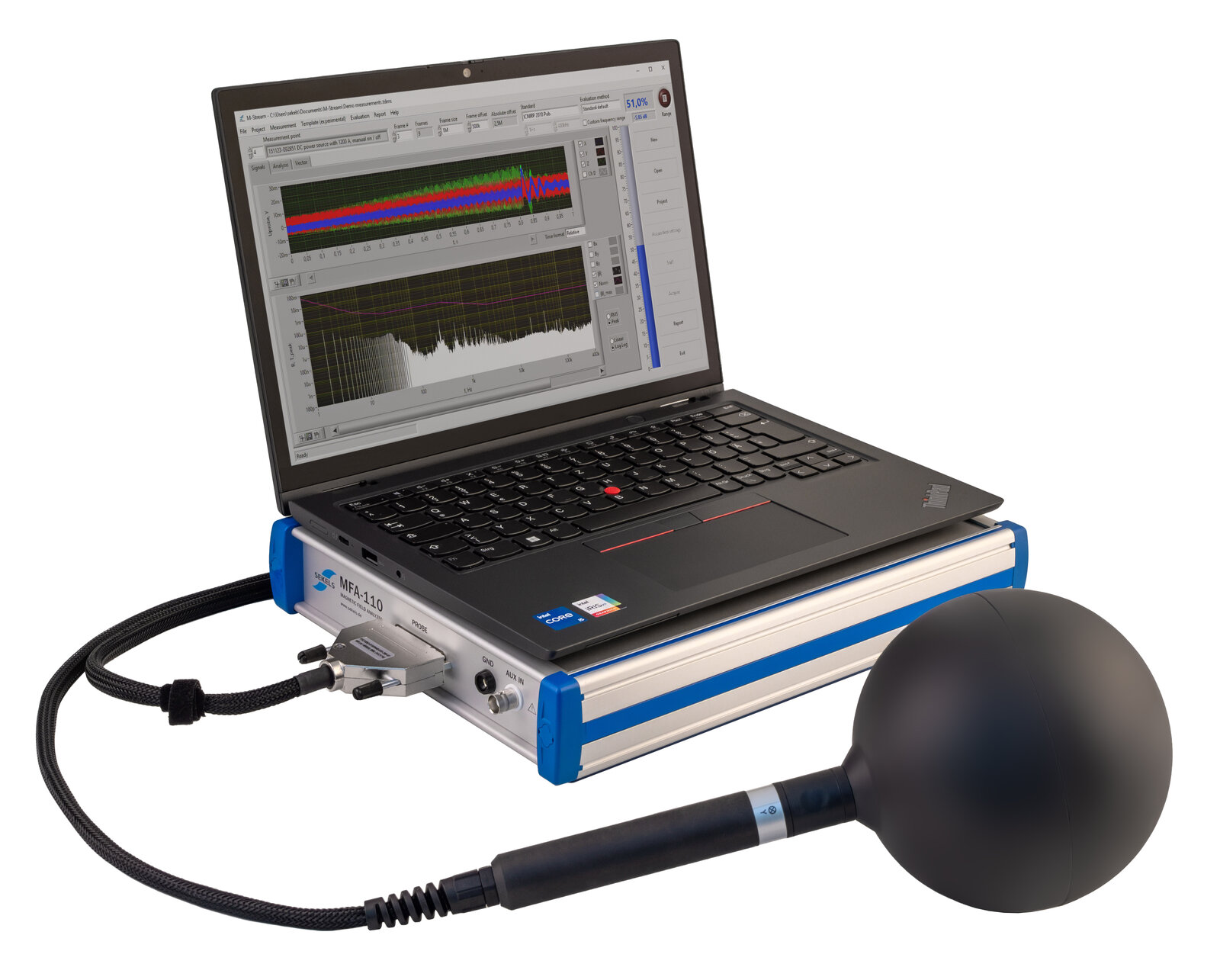

  • Komplettsystem mit 3D-isotroper Standardsonde, Main Unit, M-Stream Software und optionalem PC
  • Lückenlose Aufzeichnung der Sondensignale im Frequenzbereich von 1 Hz bis 400 kHz
  • Auswertung gemäß allen wichtigen nationalen und internationalen Standards (z. B. ICNIRP oder Richtlinie 2013/35/EU)
  • Hochauflösende Datenerfassung und Speicherung der Rohdaten
  • M-Stream Software für eine transparente Datenanalyse, inklusive Auswertung anhand zahlreicher Normen und Richtlinien.
  • Offenes System: Benutzerdefinierte Grenzwerte und Richtlinien können angelegt werden
  • Dieselben Messdaten können nach unterschiedlichen Standards ausgewertet werden. Archivierte Daten lassen sich auch nachträglich mit neuen Grenzwerten ohne erneute Messung vergleichen.
  • Vorlagenbasierte Messung, Auswertung und Berichterstellung

Template mode of M-Stream
